أحدث عروض Gigabyte، X870E Aero X3D Wood، هو أحد المنتجات المتميزة في معمل الاختبار الخاص بنا. تكسر هذه اللوحة الأم التقاليد من خلال دمج اللمسات الخشبية (وليس الخشب الحقيقي، كما سنتحدث لاحقًا) وعلامات السحب الجلدية – وهو اختيار تصميم تسميه جيجابايت “قطعة مميزة”. وصفتها الشركة بأنها “… مصنوعة من أجل المتذوق، وتنسيق الجمال العضوي لحبيبات الخشب مع أداء لا هوادة فيه،” تعمل Aero على تحويل الجمالية الباردة النموذجية للوحة الأم إلى شيء دافئ وجذاب وجدير بالعرض.
من ناحية الأجهزة، يأتي جهاز Aero X3D مزودًا بكل ما تتوقعه من منصة X870E. دعم اليوم (و غدا) معالجات، ودعم ذاكرة عالية السرعة (إلى DDR5-9000)، ومساحة تخزين واسعة مع أربعة مقابس M.2 (منفذي PCIe 5.0) وأربعة منافذ SATA، وشبكة سريعة مع شبكة 5 جيجابت مزدوجة وWi-Fi 7، ومنافذ USB وفيرة (بما في ذلك منافذ USB4 مزدوجة بسرعة 40 جيجابت في الثانية)، وحل صوتي قوي يكمل بعض ميزات هذه اللوحة ذات التصميم الفريد.
كان الأداء على هذه اللوحة الأم من بين أفضل ما رأيناه بشكل عام. باستخدام أحدث BIOS (مع AGESA 1.2.8.0)، رأينا بعضًا من أفضل النتائج/الأوقات عبر اللوحات الأم B850/X870 التي يزيد عددها عن 25 والتي قمنا بتغطيتها حتى الآن. وكانت 7-Zip وLAME وCorona وCinebench وPOV-Ray وHandbrake وBlender هي الأعلى أو الأسرع حتى الآن. كانت الألعاب أعلى من المتوسط أيضًا في اختبارات الألعاب الفعلية (سجل برنامج 3DMark منخفضًا)، مما يجعل هذه اللوحة واحدة من اللوحات ذات الأداء الأفضل التي قمنا بتغطيتها.
هناك فرصة قوية أن يبذل هذا المجلس قصارى جهدنا اللوحات الأم قائمة. لكن قبل أن نشارك نتائج الاختبار ونناقش التفاصيل، إليك المواصفات من موقع جيجابايت:
مواصفات جيجابايت X870E Aero Wood
|
المقبس |
AM5 (إل جي إيه 1718) |
|
شرائح |
X870E |
|
عامل الشكل |
ايه تي اكس |
|
منظم الجهد |
20 مرحلة (16x 60A MOSFETs لـ Vcore) |
|
منافذ الفيديو |
(2) منفذ عرض USB4 من النوع C |
|
منافذ يو اس بي |
(2) USB 4 (40 جيجابت في الثانية) من النوع C |
|
مقابس الشبكة |
(2) 5 جيجابت |
|
مقابس الصوت |
(2) تناظري + SPDIF |
|
المنافذ/الرافعات القديمة |
✗ |
|
منافذ/جاك أخرى |
✗ |
|
بكيي x16 |
(1) الإصدار 5.0 (x16، X8) |
|
بكيي x8 |
✗ |
|
بكيي x4 |
✗ |
|
PCIe ×1 |
✗ |
|
كروس فاير/SLI |
✗ |
|
فتحات DIMM |
(4) DDR5-9000(OC)، سعة 256 جيجابايت |
|
مآخذ M.2 |
(1) PCIe 5.0 x4 (128 جيجابت في الثانية) / PCIe (حتى 80 مم) |
|
منافذ ساتا |
(4) SATA3 بسرعة 6 جيجابت في الثانية |
|
رؤوس USB |
(1) USB v3.2 الجيل الثاني (20 جيجابت في الثانية) من النوع C |
|
رؤوس المروحة/المضخة |
(8) 4 سنون (يقبل PWM وDC) |
|
رؤوس RGB |
(3) رؤوس ARGB ذات 3 سنون |
|
لوحة التشخيص |
(4) تصحيح مصابيح LED |
|
زر/مفتاح داخلي |
✗ |
|
وحدات تحكم ساتا |
✗ |
|
وحدة تحكم (وحدات) إيثرنت |
(2) ريالتيك 8126 (5 جيجابايت) |
|
واي فاي / بلوتوث |
ميديا تيك MT7927 واي فاي 7 – 320 ميجا هرتز، 6 جيجا هرتز، 5.8 جيجا هرتز، BT 5.3 |
|
وحدات تحكم USB |
اسميديا ASM4242/1543 |
|
برنامج ترميز الصوت عالي الدقة |
ريالتيك ALC1220 |
|
دي دي إل/دي تي إس |
✗ / ✗ |
|
ضمان |
3 سنوات |
داخل الصندوق
داخل عبوة البيع بالتجزئة، تتضمن Gigabyte بعض الملحقات المصممة لمساعدتك على البدء دون رحلة إضافية إلى المتجر. يمكنك الحصول على السعر النموذجي للكابلات ودليل التثبيت وحتى سلسلة مفاتيح Aero الأنيقة. لقد قمنا بإدراج كل منهم أدناه.
- هوائي واي فاي سريع الاتصال
- موصل G
- منصات مطاطية لـ M.2
- (2) كابلات ساتا
- دليل التثبيت
- سلسلة المفاتيح
تصميم ايرو وود
صورة 1 ل 5

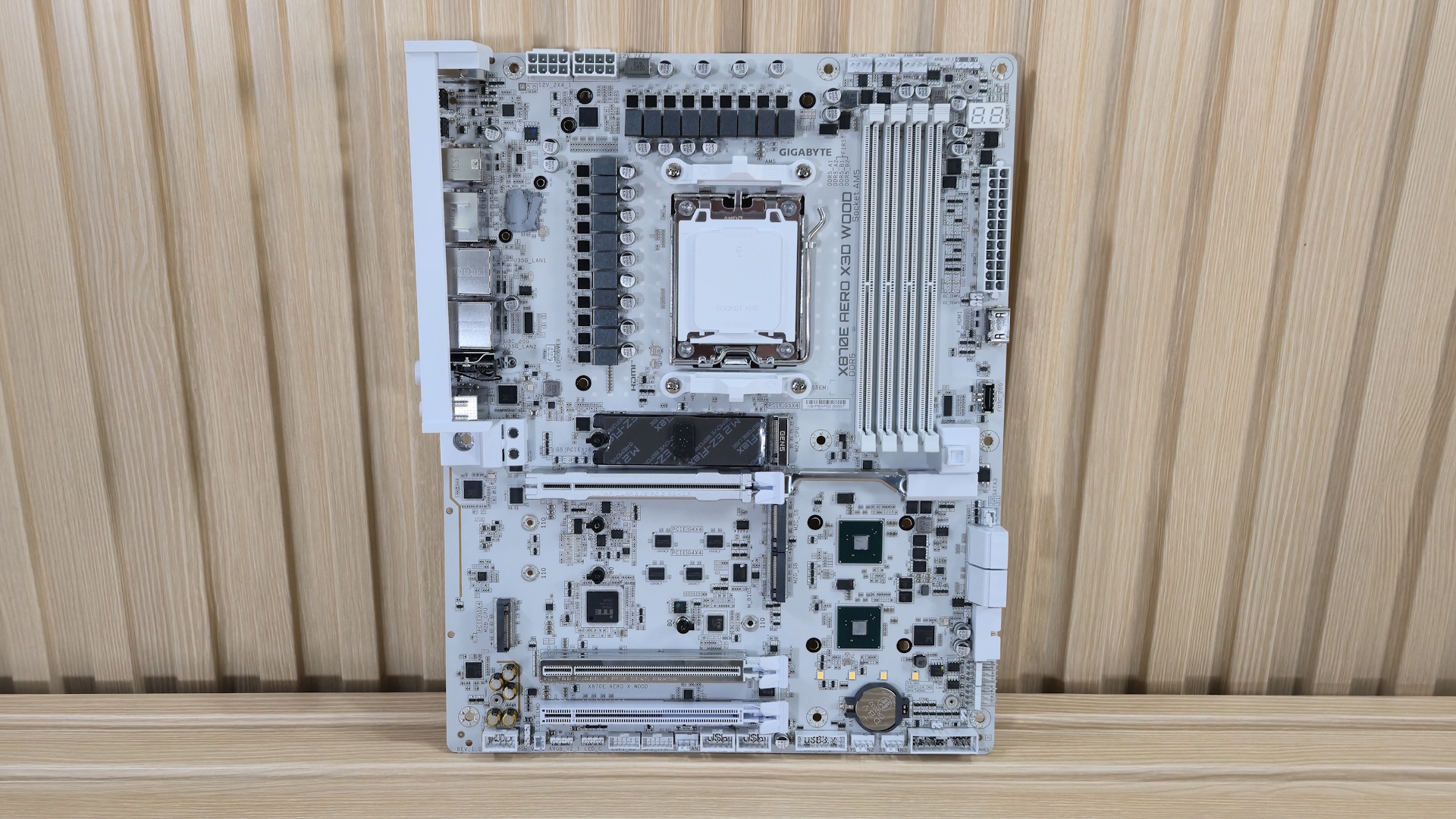

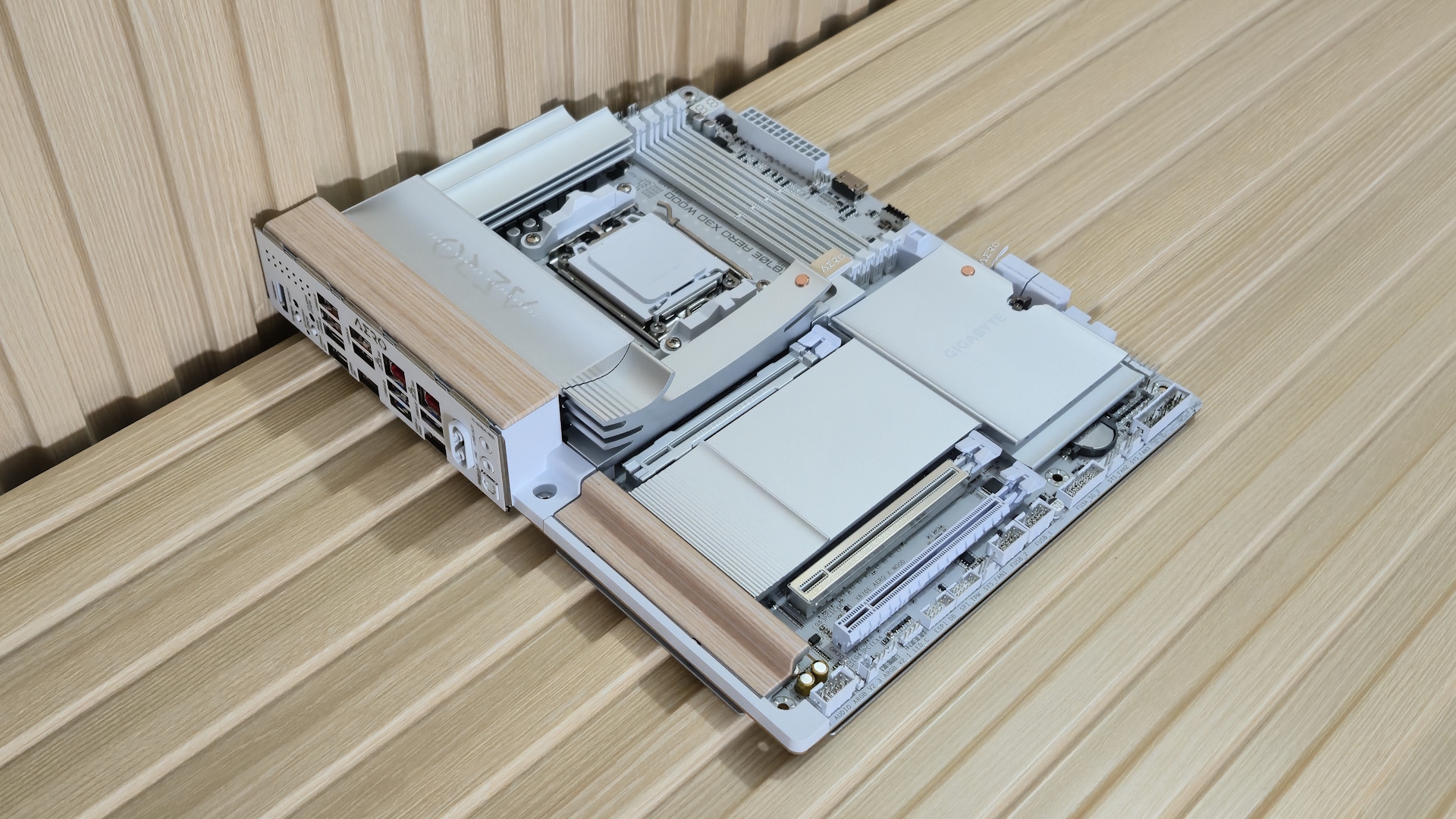

يفسح PCB المكون من 8 طبقات باللون الأبيض/الرمادي الطريق لمبددات الحرارة باللون الرمادي/الفضي التي تغطي أي مكونات على اللوحة يمكن أن تصبح ساخنة. وقبل أن تقلق بشأن الطبقات الرقيقة من الخشب حول تلك المكونات الدافئة، فإن اللمسات الخشبية الموجودة على اللوحة ليست خشبًا حقيقيًا. تقول Gigabyte إنها مادة معمارية متميزة مع طلاء خاص لمحاكاة الحبوب الأصلية وملمس الخشب. ربما لا يكون الخشب الحقيقي فكرة جيدة بسبب المتانة الحرارية، والسلامة من الحرائق، والامتثال التنظيمي العالمي، وفقًا لجيجابايت. تستخدم المبددات الحرارية لمسة نهائية غير لامعة وتعرض العلامة التجارية Aero على المبدد الحراري VRM وGigabyte على المبدد الحراري لمجموعة الشرائح.
توجد أيضًا إضاءة على Aero Wood (على الجانب الأيسر من VRM وتحت المبدد الحراري لمجموعة الشرائح)، لكنها بيضاء، وليست RGB، وتبدو جيدة حقًا مع اللون الأبيض/الفضي والخشب. إذا كنت ترغب في إضافة بعض الألوان، يمكنك ذلك، ولكن يجب أن تكون شرائطك الخاصة وتعلقها برؤوس اللوحة.
بشكل عام، نحن حقًا نحب اللمسات الخشبية على هذه اللوحة البيضاء/الفضي. تضيف ألوان RGB البيضاء المدمجة إلى الأجواء المتميزة وتُظهر اللمسات الخشبية ذات الألوان الفاتحة. ومع ذلك، يمكن أن يكون الأمر مستقطبًا بالتأكيد؛ إما أنك تريد لوحة أم بيضاء مع لمسات خشبية، أو لا تريدها. وإذا كان الأمر في نطاق الإمكانية، فيمكن القول إنها واحدة من أفضل لوحات الألوان الفاتحة للمنصة. لكن جمالية Aero Wood ليست السبب الوحيد لشراء اللوحة.

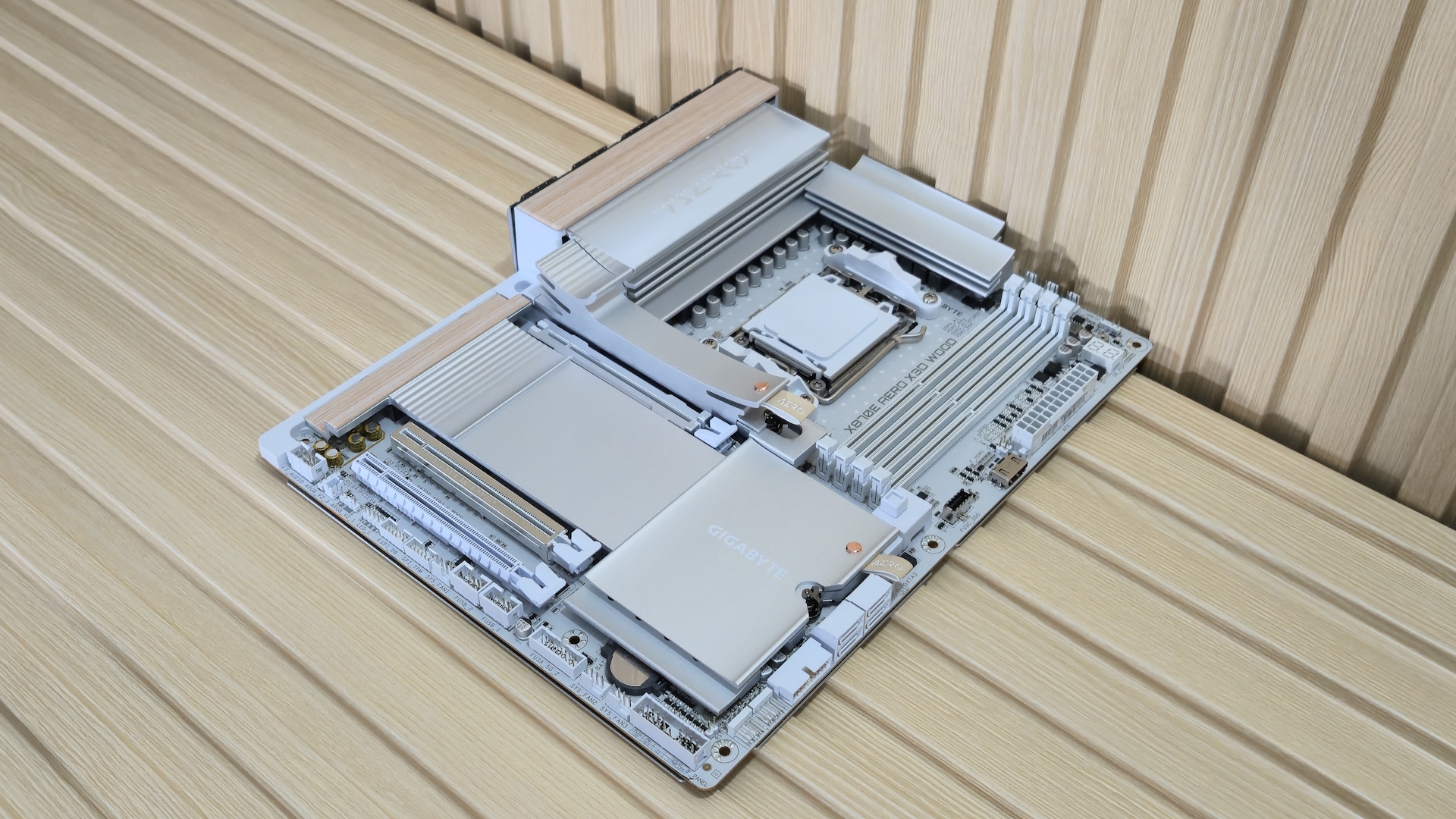

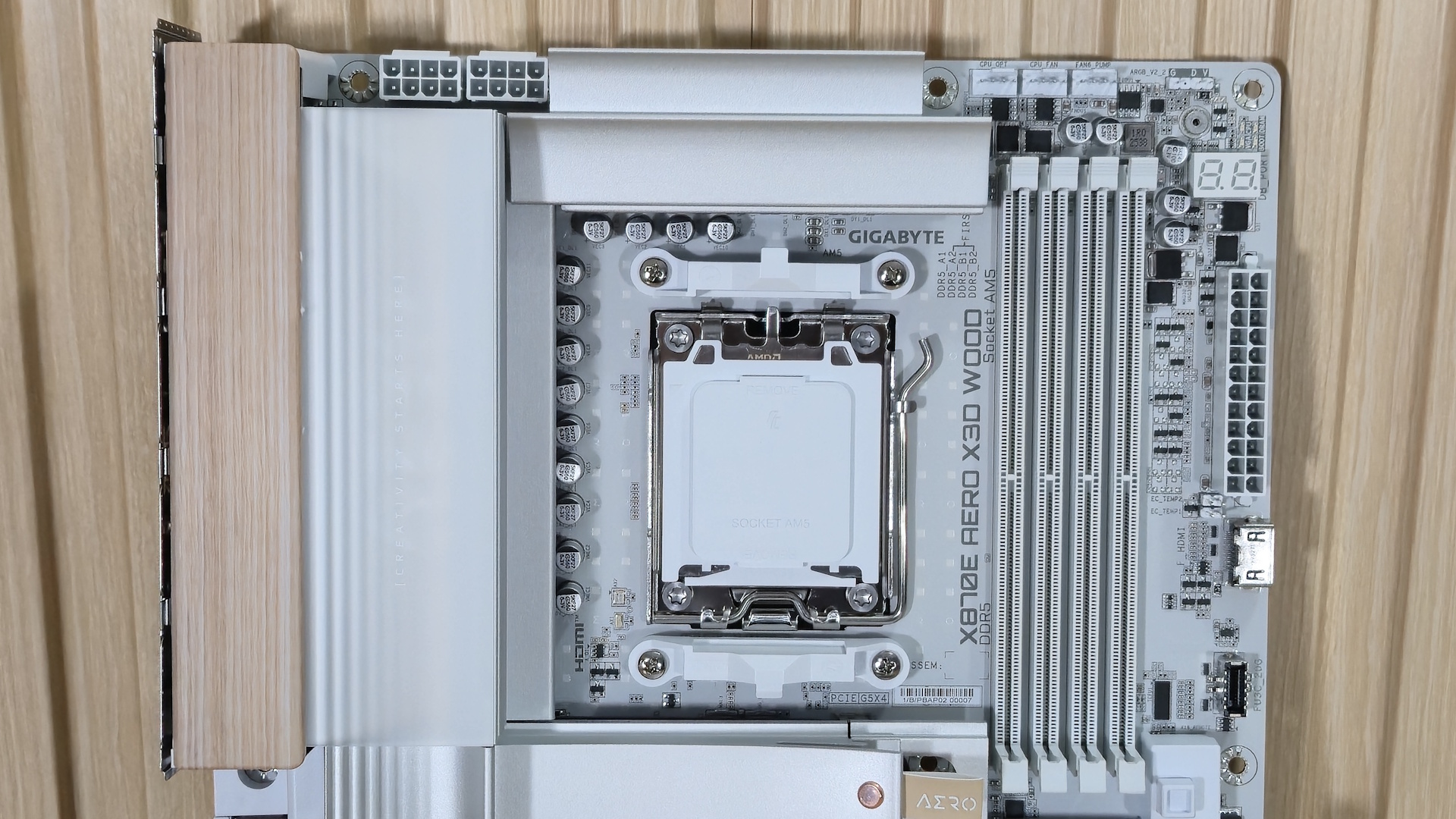

بالتركيز على النصف العلوي من اللوحة، نلقي نظرة أفضل على اللمسة الخشبية والكفن البلاستيكي المستخدم لتوزيع بعض مصابيح LED البيضاء الساطعة. هناك الكثير من الكتلة ومساحة السطح على المبددات الحرارية المنفصلة لتبديد الحرارة من أي معالج متوافق. يوجد أعلاه موصلي طاقة EPS ذو 8 سنون (يلزم أحدهما) لوحدة المعالجة المركزية.
بالانتقال إلى اليمين، بعد المقبس، نجد أربع فتحات DRAM بيضاء مع آليات قفل على كلا الجانبين. تسرد Gigabyte دعمًا للمجموعات التي تصل إلى DDR5-9000، ولكن من المحتمل فقط أن تحصل على هذا المستوى العالي باستخدام APU بدلاً من المعالج التقليدي من فئة سطح المكتب، حيث أن لديهم IMCs أفضل. لم تكن لدينا أية مشكلات مع مجموعة DDR5-7200 الخاصة بنا على 9900X، ولا توجد مشكلات مع مجموعة DDR5-8000 باستخدام وحدة APU الخاصة بنا. لقد تجاوزت هذه السرعات المدعومة نقطة AMD الرائعة، مما يترك مساحة كبيرة لرفع تردد تشغيل ذاكرة الوصول العشوائي (RAM). من المحتمل أن وحدة المعالجة المركزية والتبريد لديك ستقيدك قبل أن تصبح اللوحة عنق الزجاجة.
يوجد فوق فتحات DRAM ثلاثة (من أصل ثمانية) رؤوس مروحة ذات 4 أسنان. يدعم كل رأس الأجهزة التي يتم التحكم فيها بواسطة PWM وDC، وتوفر جميع المخارج 2A/24W. يمكنك التحكم في الرؤوس من خلال وظيفة Smart Fan 6 الخاصة بنظام BIOS وبرنامج مركز التحكم (GCC) الخاص بجيجابايت. على يمين موصلات المروحة يوجد أول موصل RGB – في هذه الحالة، موصل ARGB ثلاثي الأطراف. يقوم تطبيق RGB Fusion داخل دول مجلس التعاون الخليجي بضبط أي ألوان RGB مرفقة حسب رغبتك.
من خلال العمل على الحافة اليمنى، نواجه مصابيح LED لتصحيح الأخطاء مكونة من 4 مصابيح LED وشخصين. كالمعتاد، بعد POST، يعرض منفذ التصحيح المكون من حرفين درجات الحرارة. كلاهما جيد لاستكشاف مشكلات POST وإصلاحها ويعطيك فكرة عن مكان المشكلة. التالي هو موصل ATX ذو 24 سنًا لتشغيل اللوحة، متبوعًا بمنفذ HDMI الأمامي. وخلف ذلك، باتجاه فتحات ذاكرة الوصول العشوائي (RAM)، يوجد رأسان للثرمستور ثنائي السن لتوفير إمكانية مراقبة إضافية. أخيرًا وليس آخرًا، يوجد رأس اللوحة الأمامية USB 3.2 Gen 2×2 (Type-C).

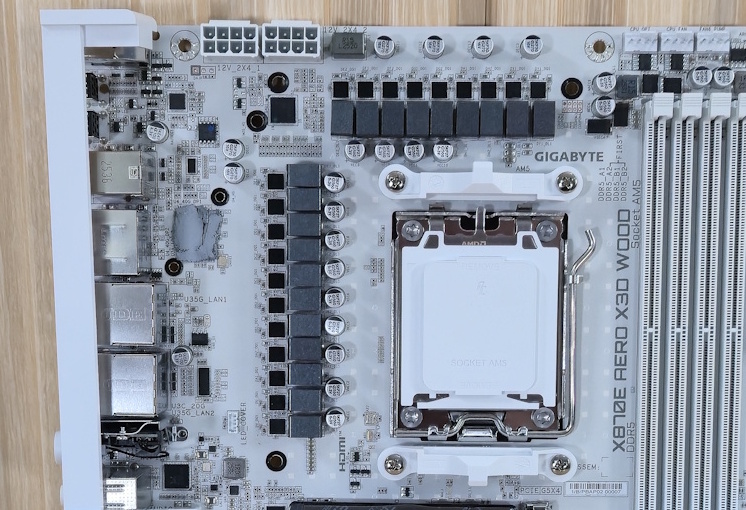

تتكون وحدات VRM الموجودة في X870E Aero X3D Wood من 20 مرحلة، منها 16 مخصصة لـ Vcore (في تصميم طاقة متوازي). رؤوس الطاقة من موصل (موصلات) EPS ذات 8 سنون في الزاوية العلوية اليسرى، ثم إلى وحدة التحكم Richtek RT3678BE. ومن هناك، ينتقل إلى On Semiconductor 55A NCP302155R Dr. MOS MOSFETs. من الغريب أن Gigabyte تدرج هذه المنتجات على أنها 60A على صفحة الويب الخاصة بها عندما تعرض ورقة البيانات 55A (المتوسط، ذروة 80A). لقد تواصلنا مع Gigabyte للحصول على الوضوح وسنقوم بتعديل أي تحديثات.
ومع ذلك، فهو ليس أقوى توصيل للطاقة، ولكنه يتعامل بسهولة مع Ryzen 9 9900X وسيعمل بشكل جيد مع المزيد من المعالجات المتعطشة للطاقة مثل رايزن 9 9950X أو الذي تم إصداره مؤخرًا رايزن 9 9850X3D. سوف يعيق التبريد الخاص بك الطريق أمام VRMs.
في النصف السفلي من اللوحة، يختبئ قسم الصوت تحت القطعة الخشبية. يوجد أسفل الغطاء برنامج ترميز Realtek ALC1220 الرائد من الجيل الأخير، والذي يجب أن يعمل بشكل جيد مع الغالبية العظمى من المستخدمين. أرغب في رؤية أحدث برنامج ترميز لسلسلة 408X، نظرًا لأن معظم المنافسين يستخدمونه عند نقطة السعر هذه، ولكن من المحتمل أن تلاحظ الفرق فقط في ورقة المواصفات.
يوجد في منتصف اللوحة ثلاث فتحات PCIe كاملة الطول، مع استخدام التعزيز في الفتحتين العلويتين. تتصل فتحتا PCIe العلويتان بوحدة المعالجة المركزية، وكلاهما يدعم PCIe 5.0. تعمل الفتحة العلوية بمنفذ PCIe 5.0 x16، بينما تدعم الفتحة السفلية PCIe 5.0 x8. عندما يتم ملء فتحة PCIe الوسطى، تنخفض الفتحة العلوية إلى x8 (لذا فهي x8/x8 عندما يكون كلاهما قيد الاستخدام). تتصل الفتحة السفلية كاملة الطول عبر مجموعة الشرائح وتوفر عرض النطاق الترددي PCIe 4.0 x4.
يوجد بين الفتحات وتحت المبددات الحرارية أربعة مقابس M.2. يعد المقبس العلوي (M2A_CPU)، المزود بنظام التوصيل المغناطيسي M.2 EZ-Match، هو أول مقبس PCIe 5.0 x4 ويدعم وحدات يصل حجمها إلى 80 مم. يوجد تحت المبدد الحراري M.2 EZ-Match المصمم على شكل لوحة ثلاثة مقابس أخرى. الأول هنا (M2B_CPU) يتصل أيضًا عبر وحدة المعالجة المركزية، ويعمل بسرعة PCIe 5.0 x4 (128 جيجابت في الثانية)، ويدعم أجهزة تصل إلى 110 ملم. مثل العديد من اللوحات، هناك بعض مشاركة المسار، ومع منافذ USB4. عند تثبيت جهاز في M2B_CPU، يتم الرجوع إلى سرعات x2. يمكنك نقل النطاق الترددي بالكامل إلى مقبس M.2، لكنك ستفقد كلا منفذي USB4 Type-C الموجودين في وحدة الإدخال والإخراج الخلفية.

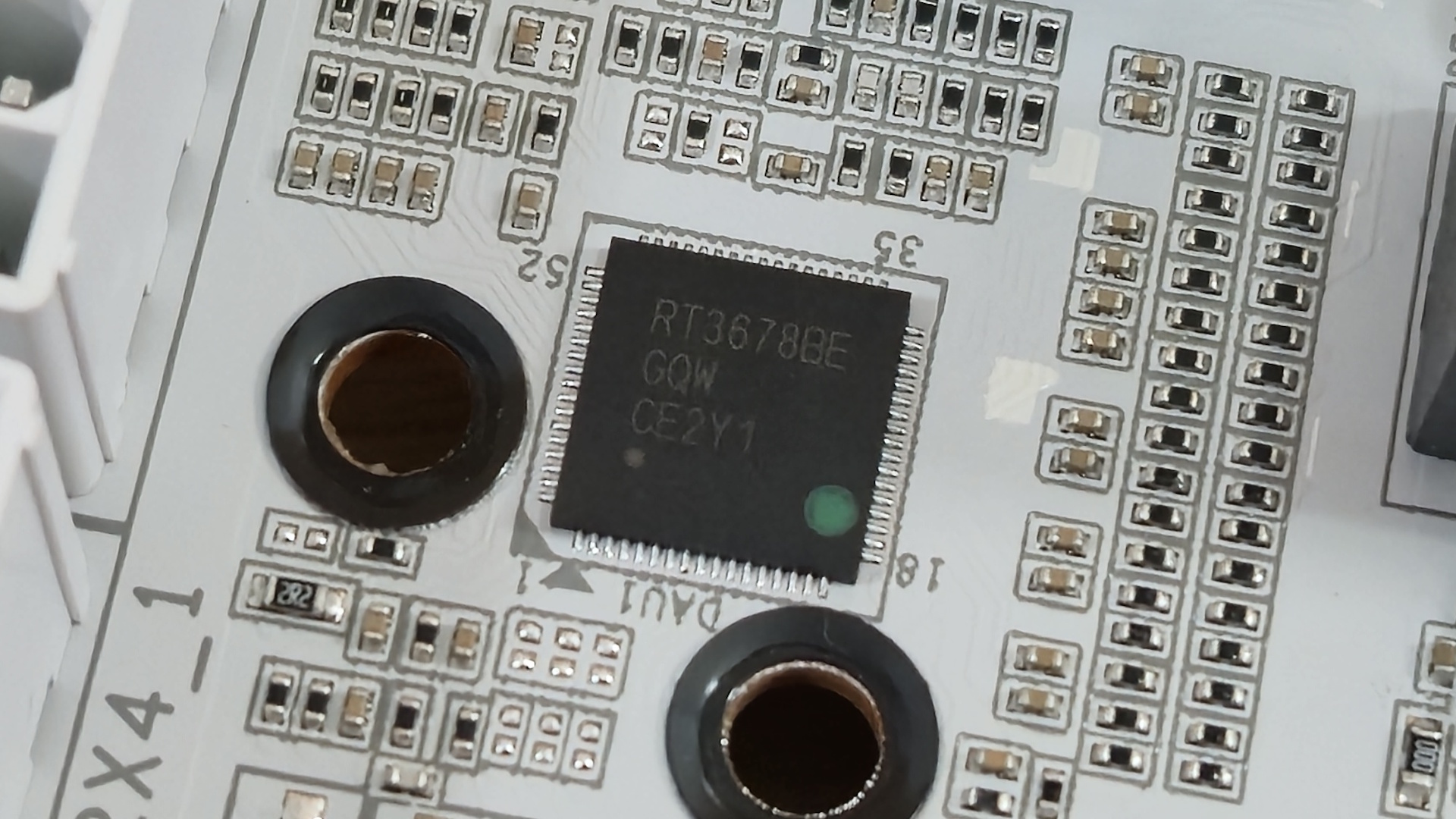

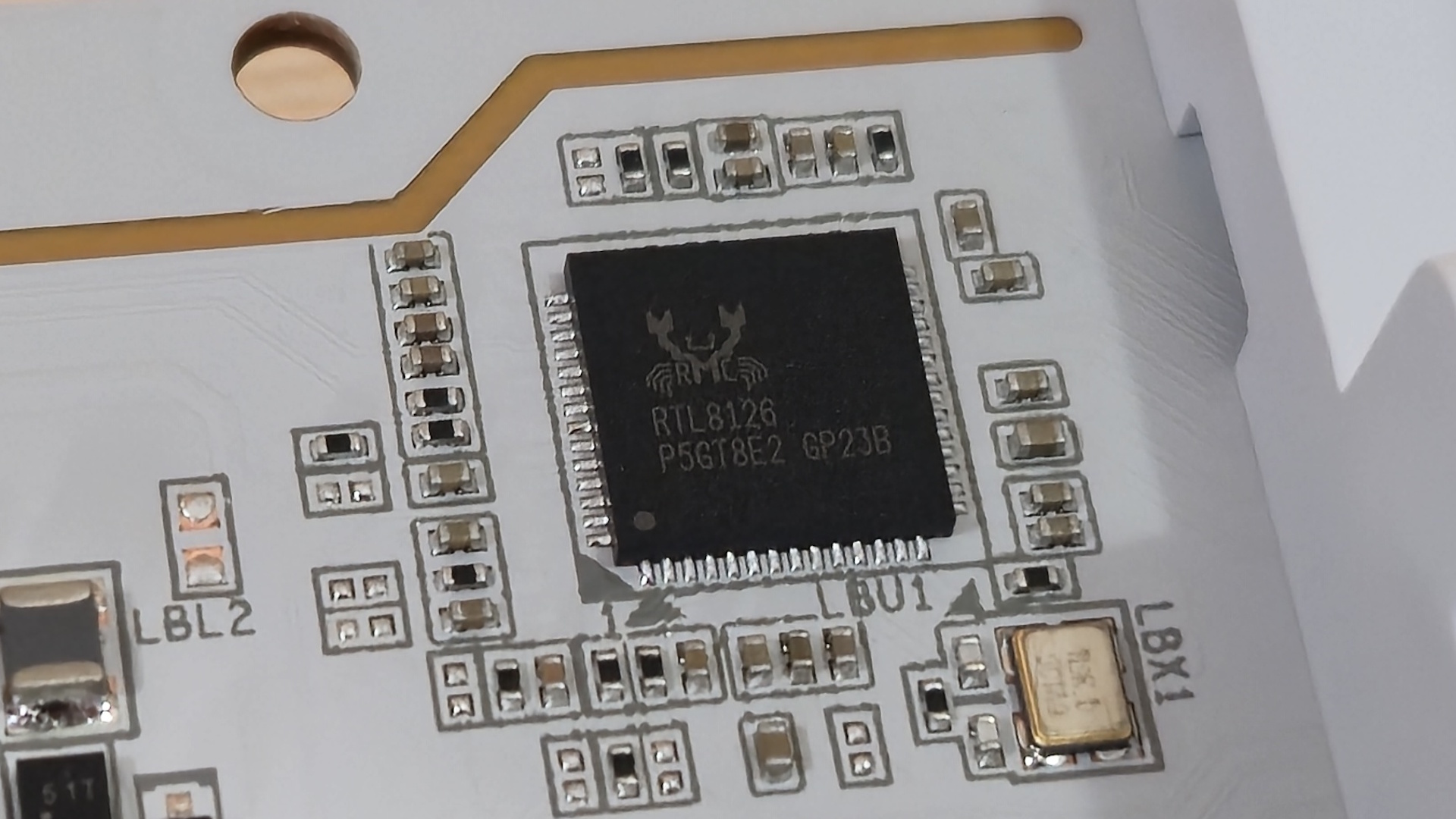

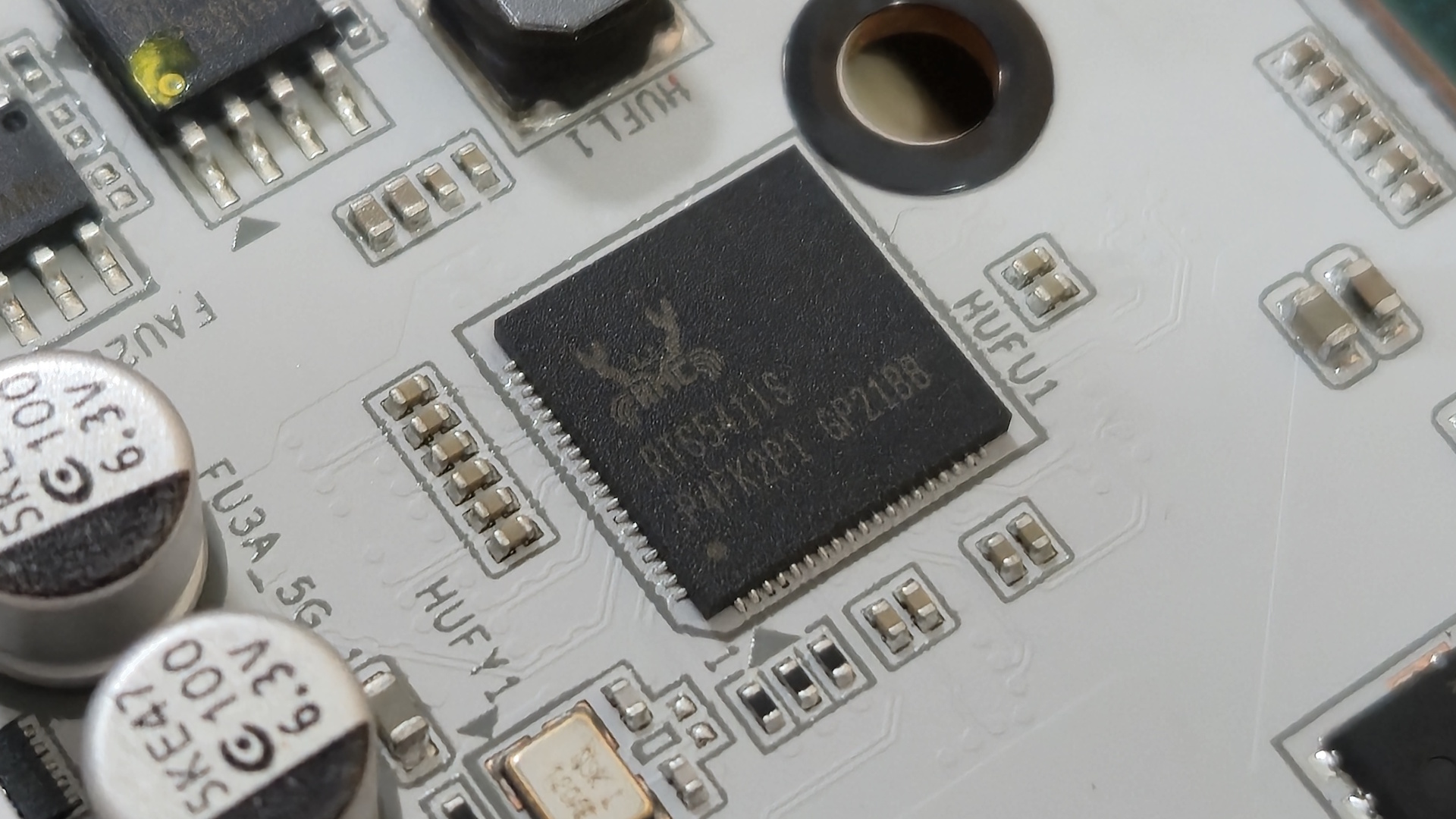

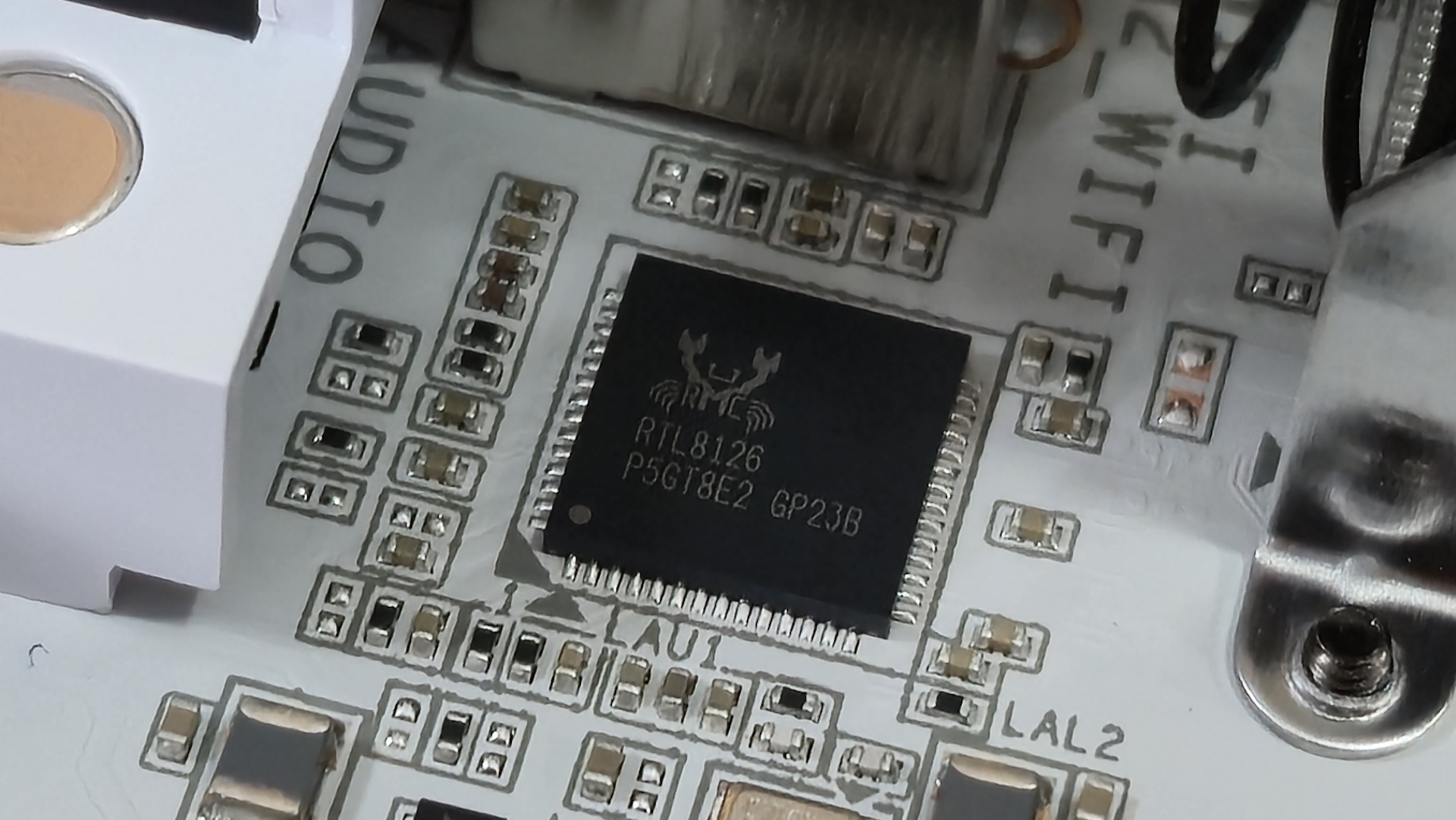

لقد قمنا أيضًا بتضمين العديد من صور الدوائر المتكاملة النشطة للوحة. يستخدم Aero Wood علامتين تجاريتين مختلفتين، بما في ذلك On Semiconductor (VRMs) وRealtek (الصوت وUSB وEthernet) وRichtek (وحدة التحكم PWM).
صورة 1 ل 6
بعد غرفة التبريد لمجموعة الشرائح وعلى الحافة اليمنى، نرى منافذ SATA الأربعة، وموصل USB 3.2 Gen 1 ذو 19 سنًا (5 جيجابت في الثانية)، وموصلين للمروحة ذات 4 سنون. يوجد على طول الجزء السفلي العديد من الرؤوس، بدءًا من اللوحة الأمامية إلى المراوح وطاقة PCIe الإضافية والمزيد. لقد أدرجناها جميعًا أدناه، من اليسار إلى اليمين.
- صوت اللوحة الأمامية
- (2) ARGB ثلاثي الأطراف
- موصل ESPI_DB
- رأس TPM
- رأس مروحة النظام ذو 4 سنون
- (2) رؤوس USB 2.0
- موصل USB 3.2 من الجيل الأول ذو 19 سنًا
- (2) رأس مروحة نظام ذو 4 سنون
- اللوحة الأمامية
- رأس إعادة تعيين ثنائي السنون
- رأس بطارية ثنائي السنون (إعادة ضبط CMOS)

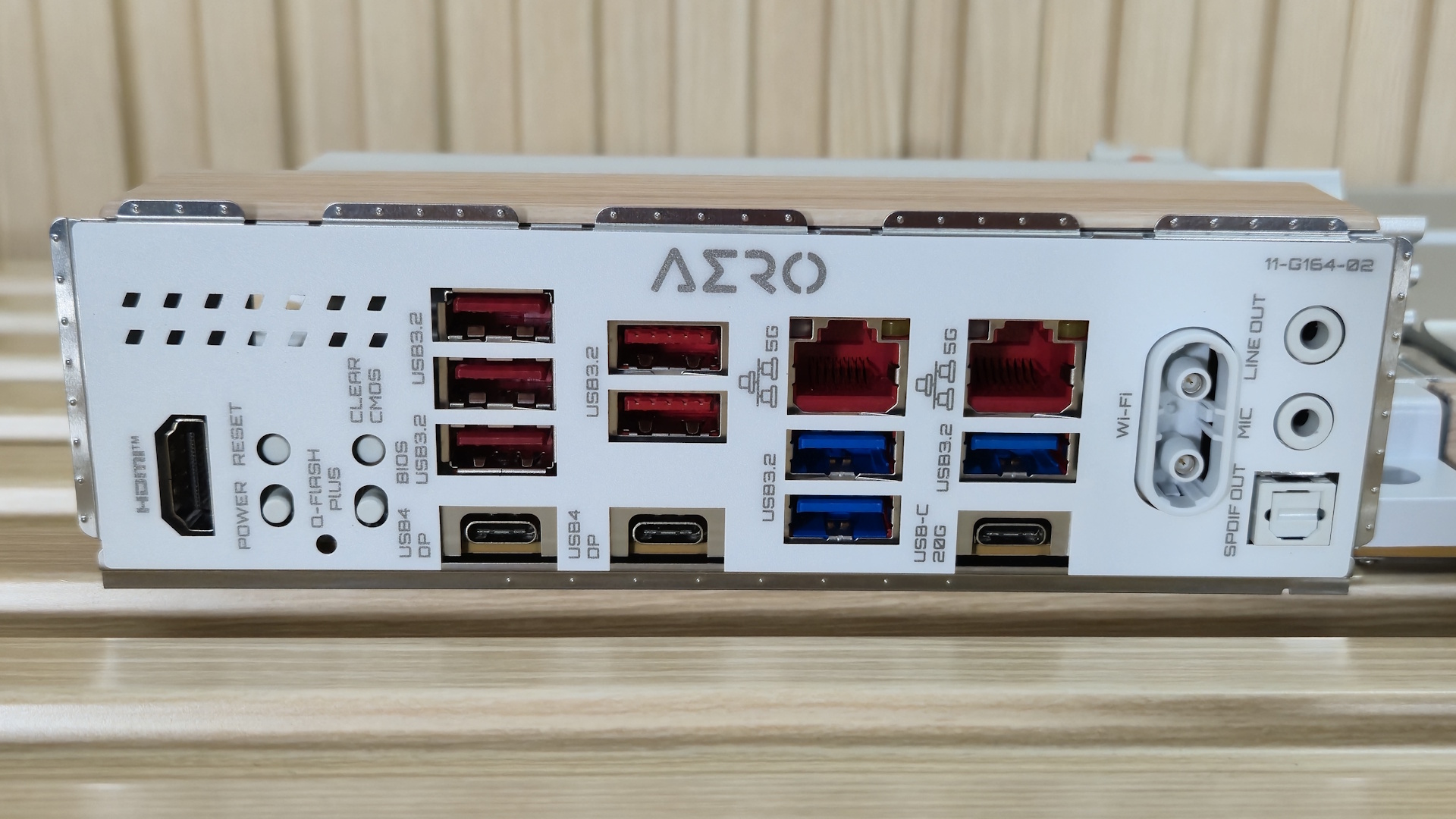

إن وحدة الإدخال والإخراج الخلفية في Aero X3D Wood مشغولة بالعديد من المنافذ والموصلات والأزرار. يبدأ على اليسار منفذ HDMI (الإصدار 2.1) للاستخدام مع الرسومات المدمجة في بعض المعالجات. بجانب ذلك توجد أربعة أزرار بوظائف مختلفة (الطاقة، وإعادة الضبط، ومسح CMOS، وQ-Flash Plus). بجانب ذلك يوجد عدد كبير من منافذ USB. ثلاثة منافذ من النوع C على طول الجزء السفلي (اثنان بسرعة 40 جيجابت في الثانية، وواحد بسرعة 20 جيجابت في الثانية) وثمانية منافذ من النوع A (أربعة منافذ بسرعة 10 جيجابت في الثانية باللون الأحمر، وثلاثة بسرعة 5 جيجابت في الثانية باللون الأزرق). من المفترض أن تكون ثمانية أنواع من النوع A كافية لمعظم المستخدمين، خاصة إذا كنت تستخدم بالفعل بعضًا من النوع C. يوجد فوق منافذ USB الزرقاء منفذي Realtek 5 GbE، وبجانبهما منفذ Wi-Fi 7 (5.8 جيجابت في الثانية) المستند إلى Mediatek. أخيرًا، على اليمين توجد مجموعة الصوت المزودة بمدخلين مقاس 3.5 مم (مدخل ميكروفون ومخرج خط) ومخرج SPDIF.
لا توجد شكاوى هنا على التخطيط أو ما هو موجود.
